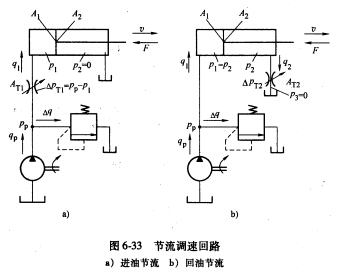

如图6-33a所示的进油节流调速回路 已知液压泵的供油流量qr=6L／min 溢流阀调定压力pp=3
如图6-33a所示的进油节流调速回路，已知液压泵的供油流量qr=6L／min，溢流阀调定压力pp=3．0MPa，液压缸无杆腔面积AT=20×10-4m2，负载F=4000N，节流阀为薄壁孔口，开口面积为AT=0．01×10-4m2，Cd=0．62，ρ=900kg／m2，试求：
1)活塞的运动速度v。 2)溢流阀的溢流量和回路的效率。 3)当节流阀开口面积增大到AT1=0．03×10-4m2和AT2=0．05×10-4m2时，分别计算液压缸的运动速度和溢流阀的溢流量。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***103
2024-11-25 12:38:08
正确答案：×
1)液压缸进油腔压力2)溢流阀的溢流量qY=qp—q1=(6×10-3／60—2．92×10-5)m3／s=0．708×10-4m3／s回路效率3)当AT1=0．03×10-6m2时,qJ1=3q1=8．76×10-5m3／sqY=qp—qJ1=(6×10-3／60—8．76×10-5)m3／s=0．124×10-4m3／s当AT2=0．05×10-4m2时,qJ2=5q1=14．6×10-5m3／s=8．76L／min＞qp,故通过节流阀的实际流量为qJ2=qp=6L／min,所以而qy=0。
