大信号二极管检波电路如图例5—4所示。若给定RL=10kΩ，ma=0．3：
(1)载频fc=465kHz，调制信号最高频率F=340 Hz，问电容C应如何选取?检波器输入阻抗大约是多少? (2)若fc=30MHz，F=0．3MHz，C应选多少?检波器输入阻抗大约是多少?
请帮忙给出正确答案和分析，谢谢！
参考解答
432***103
2024-11-24 22:44:11

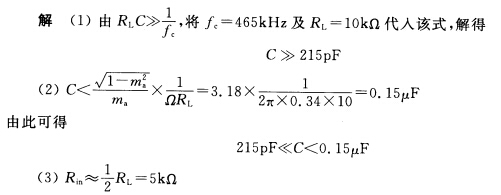

正确答案：
(4)同理将RL=10kΩma=0．3及fc=30MHzF=0．3MHz代入以上公式可以解得 3．3pF＜＜C＜169pF； Rin≈5kΩ
(4)同理将RL=10kΩ,ma=0．3及fc=30MHz,F=0．3MHz代入以上公式,可以解得3．3pF＜＜C＜169pF；Rin≈5kΩ
