用理想运放组成如图4.4.15所示的波形产生电路。已知稳压管VDZ1 VDZ2的稳压值V2均为6V
用理想运放组成如图4.4.15所示的波形产生电路。已知稳压管VDZ1、VDZ2的稳压值V2均为6V,且正向压降可以忽略。试求比较器A2的上下门限电平值并画出迟滞比较器A2的传输特性曲线。若t=0时vo1=0,vo输出为高电平,试分别画出vo1和vo随时间t变化的电压波形示意图(画在同一坐标系中,要标明幅度值和周
请帮忙给出正确答案和分析,谢谢!
参考解答

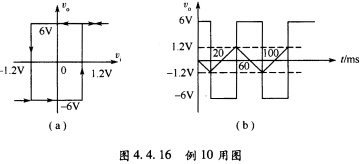

正确答案:当输出电压vo为高电平V2=6V时决定下门限VOL=一0.2VZ=一1.2V。当输出电压vo为低电平V2=一6V时决定上门限VOH=0.2VZ=1.2V。其传输特性如图4.4.16(a)所示。可见其对称于原点故该电路应为方波发生器。对于反相积分器A1有因为电容上起始电压为零若加电时输出端为高电平则对应下门限。vo1经过20ms后到达下门限电平一1.2V时输出端由高电平翻转为低电平波形如图4.4.16(b)所示。
电路由积分和上行迟滞比较器级联而成,所以这是一个波形产生电路。电路中没有可改变时间常数的元件,则vo1应为三角波输出。比较器没有外接直流参考电压VREF,则其迟滞特性对称于原点,故vo应为方波输出。所以该电路是一个方波一三角波产生电路。首先计算上行迟滞比较器的门限电平,然后分析电容上充放电电压使迟滞比较器发生翻转的时间。根据充放电时间计算出三角波的周期。
相似问题
设输入信号频率为50Hz 在该频率下的放大器开环放大倍数为105 二极管的正向压降为0.5V 则最小
设输入信号频率为50Hz,在该频率下的放大器开环放大倍数为105,二极管的正向压降为0.5V,则最小检波电压峰值为_________。请帮忙给出正确答案和分析,谢谢!
从幅频特性看 LC串联谐振回路属于_________滤波器 而LC并联谐振回路则属于________
从幅频特性看,LC串联谐振回路属于_________滤波器,而LC并联谐振回路则属于_________,它们都是无源滤波器。有源滤波器与无源滤波器相比具有_________和
运放主要由_________ _________ _________和_________几部分组成
运放主要由_________、_________、_________和_________几部分组成,其中对共模抑制比起关键作用的是_________,对失调起关键作用的是_________,提高负
光电耦合器组成的隔离放大器的优点是_________ 缺点是_________ _________和
光电耦合器组成的隔离放大器的优点是_________,缺点是_________、_________和_________,且直接用_________也不太方便,故实际中较少直接采用。请帮忙给
试求题图3.4.3所示的(a) (b) (c)3个电流源电路的输出电流Io的表达式。 请帮忙给出正确
试求题图3.4.3所示的(a)、(b)、(c)3个电流源电路的输出电流Io的表达式。 请帮忙给出正确答案和分析,谢谢!
