作图题：（l）在图1中 画出入射光线 标出入射角．（2）在图2中作出镜面和法线 标出入射角．（3）在

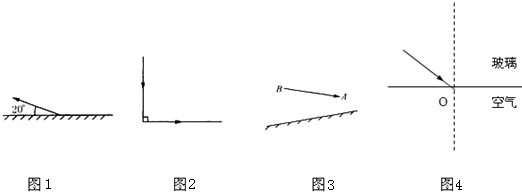

作图题： （l）在图1中，画出入射光线，标出入射角． （2）在图2中作出镜面和法线，标出入射角． （3）在图3中，作出物体AB在平面镜中所成的像A′B′． （4）完成图4中的光路图．

参考解答

432***107

2024-12-22 07:47:27



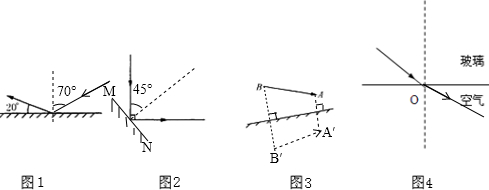

（1）经过入射点作出法线．因为反射光线与镜面的夹角是20°，所以反射角为90°-2°=70°．根据反射角与入射角相等作出入射光线并标出入射角的度数． 故答案为： （2）法线将入射光线与反射光线的夹角平分，而法线又与平面镜是垂直的，此时入射光线与反射光线夹角为90°，即入射角与反射角之和为90°，所以入射角为45°， 如图所示，MN为平面镜，入射角为45°． （3）分别作出A、B两点关于平面镜的对称点A′、B′，连接A′、B′即为物体AB的像，如图： （4）先过入射点垂直界面作出法线，再在玻璃中发现的另一侧画出折射光线，注意折射角大于入射角，如图：
