（1）画出甲图中入射光线AO经平面镜反射后的光线．（2）如图乙 一束光射到两个相互垂直的平面镜上 请

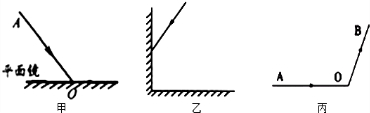

（1）画出甲图中入射光线AO经平面镜反射后的光线． （2）如图乙，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图． （3）如图丙，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置．

参考解答

432***107

2024-12-21 20:13:17



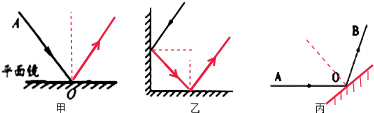

（1）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线．如图所示： （2）先过第一次入射点垂直镜面作出法线，再根据反射角等于入射角画出反射光线；反射光线到达第二个反射面，同理先作法线，再作反射光线，注意第二次反射的反射光线与第一次反射的入射光线平行，如图所示： （3）过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜．如图所示：
