（1）如图1中 已知反射光的方向 画出入射光 并标出入射角 反射角．（2）如图2中 请画出物体AB在

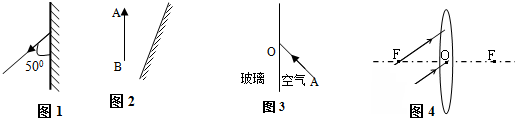

（1）如图1中，已知反射光的方向，画出入射光，并标出入射角、反射角． （2）如图2中，请画出物体AB在平面镜中的像A′B′． （3）如图3中，AO为从空气射向玻璃的入射光线，请在图中画出反射光线和折射光线的大致方向． （4）如图4中，画出两条平行光线经过凸透镜折射后的光路图．

参考解答

432***107

2024-12-22 01:34:31



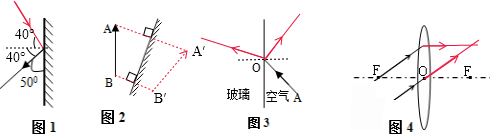

（1）过入射点0做垂直于界面的法线，已知反射光线与法线的夹角，则反射角为90°-50°=40°，根据光的反射规律可以确定对应的入射光线在法线的上面，且反射角等于入射角． （2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图： （3）过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示： （4）通过焦点的光线经凸透镜折射后将平行于主光轴，过光心的光线经凸透镜折射后传播方向不改变．
