按照题目的要求作图：（8分） （1）如图甲所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的出射光线。 （2）如图乙所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。 （3）现在时刻是下午的2点40分，请在丙图画出此刻从时钟正对面的镜子里看见的时针和分针的位置。（说明：①注意分针要比时针长；②时针只要画在对应的区间范围内即可。） (4)一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在丁中画出它的入射光线和反射光线的大致方向．

参考解答

432***108

2024-12-27 10:22:56



答案如下图

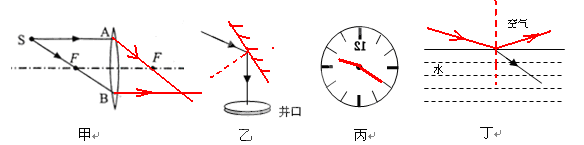

试题分析：甲图中平行于凸透镜主光轴的光经折射后过焦点，根据光路可逆，经凸透镜焦点的光，折射后平行于凸透镜的主光轴。乙图中法线是反射光线与入射光线夹角的平分线，而法线又是过入射点与镜面垂直的线，所以可以先画出法线，再作与法线的垂线，此垂线即为平面镜所在的位置。平面镜成的是一个正立等大的虚像，像与物体是左右手相反的。根据光的折射规律可以先作出入射光，再根据光的反射定律可以作出反射光线。
