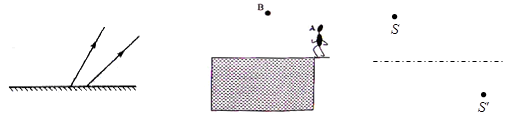

（6分）（1）如图甲，平面镜前的一个发光点S所发出的光经过平面镜反射后的光线已经被画出，请在图中画出入射光线，并找到发光点S的位置． 甲                        乙                     丙 （2）如图乙，一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。 （3）如图丙所示，发光点S发出的光线经过凸透镜后过点，做出透镜的位置，并找到一倍焦点的位置。

参考解答

432***108

2024-12-26 13:33:43



试题分析：（1）根据反射光线反向延长通过像点，像与物关于平面镜对称，作出发光点S的位置，从发光点到反射点画出两条入射光线；具体方法是：先将两条反射光线反向延长交于一点S′，再作出S′关于平面镜的对称点S，即为发光点的位置，从反光点S到反射点画出两条入射光线 （2）依据平面镜成像特点，先找出B的像点，然后反射光线过A点，找出入射点。具体方法是：先作B关于水面的对称点，连接该点与A点，然后画出入射光线。 （3）发光点S发出无数条光，这些光线经凸透镜折射后都会聚于S’点。其中有3条特殊光线，一条过光心的传播方向不变，连接SS'，与主光轴的交点即是光心O，画出凸透镜，然后画一条平行于主光轴的入射光线，经折射后折射光线会聚于S’点，与主光轴的交点即焦点F。 点评：（1）此题还可以过两条反射光线的反射点垂直平面镜作出法线，根据反射角等于入射角画出入射光线，两条入射光线的交点就是发光点．（2）注意虚线实线。（3）充分利用三条特殊光线，定光心，定焦点。
