（6分）一束平行光线经凸透镜折射后的传播方向如下图（a）所示 由图可知 此透镜的焦距大小约为

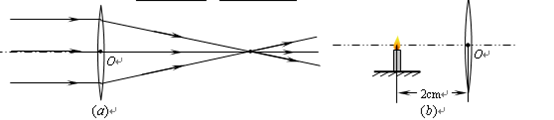

（6分）一束平行光线经凸透镜折射后的传播方向如下图（a）所示，由图可知，此透镜的焦距大小约为 cm；若将一烛焰放在此凸透镜左侧2cm处，如图（b），则透过透镜可以看到一个 、 的虚像。（每空2分） |
参考解答
432***101
2024-11-11 06:04:30
| 约为10（透镜焦距以实际印刷效果用刻度尺测量为准）；正立、放大 |
| 考点： 专题：实验题． 分析：要解决此题，需要掌握焦点和焦距的概念，知道平行于主光轴的光线会聚于一点，此点为凸透镜的焦点．由焦点到凸透镜光心的距离叫做焦距，粗略测量薄透镜的焦距时，可以测出从焦点到凸透镜的距离即可． 同时要掌握凸透镜成像的规律，知道物距小于焦距时，成正立、放大的虚像． 解答：解：由图知，此凸透镜的焦距大约为约为10cm（透镜焦距以实际印刷效果用刻度尺测量为准）． 若将一烛焰放在此凸透镜左侧2cm处，此时物距小于焦距，根据凸透镜成像的规律，将成放大正立的虚像． 故答案为：约为10（透镜焦距以实际印刷效果用刻度尺测量为准）；正立；放大． 点评：此题主要考查了对焦点和焦距的理解，解决此题，关键是从图上找到焦点，从而确定焦距．同时考查了对凸透镜成像规律的应用，一定要熟练掌握凸透镜成像特点与物距之间的关系． |
