凸透镜的成像规律可以通过实验得出来以外 还可以通过作图的方法得出 为了作图方便用两端带箭头的线段来表

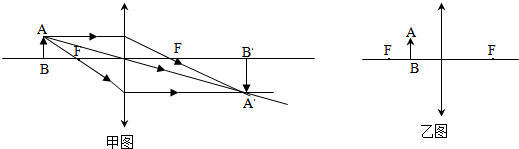

凸透镜的成像规律可以通过实验得出来以外，还可以通过作图的方法得出，为了作图方便用两端带箭头的线段来表示凸透镜．根据在图甲图中学到的方法，作出乙图中物体AB的像A′B′（实际上只需画两条通过凸透镜的光线就可以找出像）

参考解答

432***100

2024-11-03 04:06:26



图甲中两条特殊光线是：平行于主光轴的光线经凸透镜折射后通过焦点；过光心的光线其传播方向不变． 按图甲的做法在图乙中作出这两条特殊光线，这两条光线没有交于一点，而其反向延长线会相交于一点A′，再过A′点作主光轴的垂线，垂足为B′，用虚线连接A′B′即为物体AB的像，如图：
