设光轴位于晶体的入射面内 试用惠更斯作图法 画出平行光线斜入射时o光和e光的传播方向。请帮忙给出正确

正确答案：如图7—5(a)所示负晶体光轴位于入射面内且与界面夹角α平行光线斜入射的情况。考虑任意两条光线第一条到达A时第二条到达B当第二条到达C时第一条已进入晶体为了做出o光和e光的传播方向从A点做出o光和e光的惠更斯波面：以A为圆心以为半径作半圆。过C作半圆之切线CE联线AE就是o光线。再作半椭圆与半圆在光轴处相切过C作半椭圆之切线CFF为切点则联线AF就是e光线。如图7—5(b)所示若图示e光线不过切点而过波前上其他点如p点则与到切点相比用时较大违背光走用时取极值的路径的费马原理。此时e波波矢并不与e波面垂直。波矢与能流不同向。且o光和e光都在入射面内它们的主平面重合。o光光矢量垂直于主平面e光光矢量在主平面内；显然它们的光矢量相互垂直。

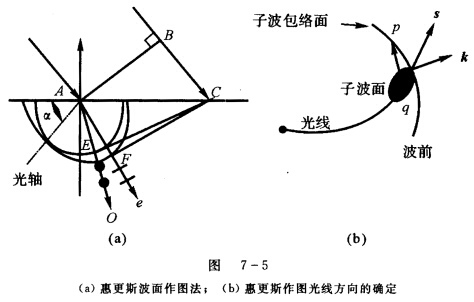

如图7—5(a)所示,负晶体光轴位于入射面内,且与界面夹角α,平行光线斜入射的情况。考虑任意两条光线,第一条到达A时,第二条到达B,当第二条到达C时,第一条已进入晶体,为了做出o光和e光的传播方向,从A点做出o光和e光的惠更斯波面：以A为圆心,以为半径作半圆。过C作半圆之切线CE,联线AE就是o光线。再作半椭圆与半圆在光轴处相切,过C作半椭圆之切线CF,F为切点,则联线AF就是e光线。如图7—5(b)所示,若图示e光线不过切点,而过波前上其他点如p点,则与到切点相比用时较大,违背光走用时取极值的路径的费马原理。此时e波波矢并不与e波面垂直。波矢与能流不同向。且o光和e光都在入射面内,它们的主平面重合。o光光矢量垂直于主平面,e光光矢量在主平面内；显然它们的光矢量相互垂直。
