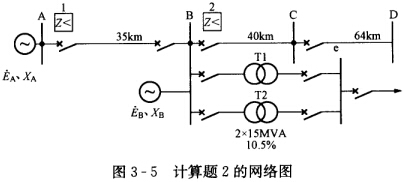

在图3—5所示网络中 采用三段式距离保护 各段测量阻抗均采用方向阻抗继电器 而且均采用0°接线方式。

正确答案：×
(1)距离Ⅰ段ZⅠop=KⅠrelZ1ιBC=0．85×0．4×35=11．9(Ω)(2)距离Ⅱ段：1)与保护2的距离Ⅰ段配合ZⅠop2=KⅠrelZ1ιBC=0．85×0．4×40=13．6(Ω)ZⅡop1=KⅠrel(Z1ιAC+Kkb.minZⅠop2)=0．8×(0．4×35+1×13．6)=22．1(Ω)2)与变压器的速断保护配合ZⅡop1=KⅡrelZ1ιAB+KⅡrel.TKb.minZT.minZT.min=42．35(设变压器阻抗角为70°)所以ZⅡop1=0．8×0．4×35+0．7×1×42．35=40．6(Ω)为保证选择性,取上述两项计算结果中最小者为距离Ⅱ段的动作阻抗,即ZⅡop1=22．1(Ω)校验灵敏系数满足要求(3)距离Ⅲ段：本题距离保护第Ⅲ段测量元件采用方向阻抗继电器,故按先躲过最小负荷阻抗,求正常运行时的动作阻抗,对应负荷阻抗角φL=37°时的动作阻抗为本题中线路AB与BC的负荷情况相同,故上述动作阻抗也是保护2距离Ⅲ段的动作阻抗。考虑到保护1的距离Ⅲ段灵敏性与保护2的配合,即保护1的距离Ⅲ段保护范围应小于保护2距离Ⅲ段保护范围,取ZⅢop2=73．4,则ZⅢop1=KⅢrelZAB+K′ⅢrelKb.maxZⅢop2=0．85×0．4×35+0．8×1×73．4=11．9+58．72=70．62校验灵敏系数：作线路AB的近后备保护时,灵敏系数为满足要求作相邻线路BC的远后备保护时,灵敏系数为式中,Kb.max为考虑助增电流对线路BC的影响的分支系数,这时应取可能的最大值Kb.max,即XB=XB.max=30Ω,则所以满足要求动作时限tⅢ1=tⅢ2+△t=1．5+0．5=2(s)(4)求距离保护1各段阻抗继电器的动作阻抗：根据式(6-134),求得保护1继电器各段动作阻抗为
