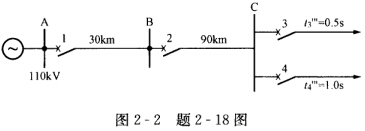

在图2—2所示网络中，试对保护1进行三段式电流保护的整定计算。计算中取K′rel=1．3，K″rel=1．1，K′″rel=1．2，返回系数Kre=0．85，自启动系数Kss=1，线路阻抗为0．4Ω／km,Xs.min=6．5Ω，Xs.max=7．5Ω，IL.max=400A。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***106
2024-12-10 13:02:01
正确答案：×
(1)Ⅰ段电流保护整定计算：1)动作电流I′op.1=K′relI(3)k.B.max=1．3×3．43=4．46(kA)2)灵敏度校验：由得符合要求。3)动作时限：t′1=Os。(2)Ⅱ段电流保护整定计算：1)动作电流I″op.1=K″relI′op.2=K″relK′relI(3)k.C.max=1．1×1．3×1．17—1．67(kA)2)灵敏度校验符合要求。3)动作时限t″1=t′2+△t=0．5(s)(3)Ⅲ段电流保护整定计算：1)动作电流2)灵敏度校验：近后备符合要求。远后备符合要求。3)动作时限t′″1=t′″4+△t+△t=1+0．5+0．5=2(s)
