（1）图1中S是平面镜前一个发光点 SO是一条入射光线 请在图中画出SO的反射光线及S在镜中所成的像

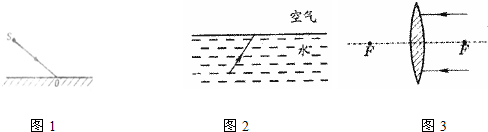

（1）图1中S是平面镜前一个发光点，SO是一条入射光线，请在图中画出SO的反射光线及S在镜中所成的像S′的位置 （2）如图2所示，光从水里斜射入空气里，请在图中作出折射光线，并标出折射角γ． （3）如图3所示，作出光通过透镜后的折射光线．

参考解答

420***107

2024-12-22 02:52:10



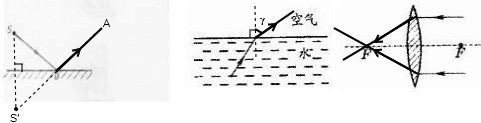

（1）先作S点关于平面镜的对称点S′，在连接S′O并延长，OA为SO的反射光线，并标出反射光线传播方向；如下图所示； （2）当光从水中斜射入空气中时，折射光线将向远离法线的方向偏折，即折射角大于入射角，如下图所示． （3）平行于主光轴的光线经凸透镜折射后，其折射光线过焦点，如下图所示：
