判断图2.4.5所示放大电路中的输出波形产生了何种失真(饱和或截止失真)?若不改变输入信号幅度 如何

大学本科 已帮助: 时间:2024-11-24 09:24:30

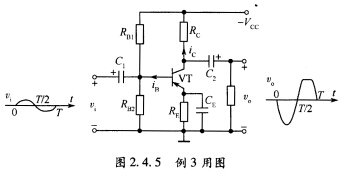

判断图2.4.5所示放大电路中的输出波形产生了何种失真(饱和或截止失真)?若不改变输入信号幅度,如何才能消除这种失真?

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:波形,所示,若不

参考解答

用户头像

420***103

2024-11-24 09:24:30

正确答案:静态时基极电流IBD和集电极电流ICQ的实际方向均为流出则在信号的0~T/2时间内vi增加基极瞬时电流iB减小iC也减小而在0~T/2时间内输出波形没有产生失真说明电流是可以小下去的故该波形失真不是截止失真而是饱和失真。降低静态工作点电流ICQ之值可以克服饱和失真。对于该电路应通过增大偏置电阻RB1阻值的方法解决。
判断饱和失真和截止失真应首先理解产生这两种失真的原因。饱和失真是由晶体管瞬时电流该大而不大(饱和)导致的,而截止失真是由晶体管瞬时电流该小而不小(截止)导致的。因此,分析此类问题应根据输出信号和输入信号的时间关系,看晶体管瞬时电流该大能否大,该小能否小。
