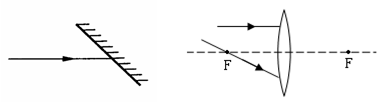

（1）画出图中入射光线经平面镜反射后的反射光线．（2）根据图中的入射光线作出相应的折射光线．

（1）画出图中入射光线经平面镜反射后的反射光线． （2）根据图中的入射光线作出相应的折射光线．

参考解答

420***108

2024-12-26 00:33:27



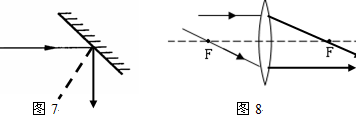

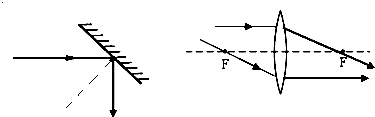

分析：（1）在反射现象中，反射光线、入射光线分居法线两侧，反射角等于入射角；画反射光线，要根据光的反射定律，先做出法线，然后根据两角相等画出． （2）根据凸透镜对光线的作用：过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，画出两条入射光线的折射光线． 解答：解：（1）过入射点画出法线，法线与镜面垂直，并且用虚线表示；根据光的反射定律，反射光线如图所示： （2）平行于主光轴的光线折射光线通过焦点画；过焦点的入射光线折射光线平行于主光轴画，如图所示：
