(华南理工大学2009年考研试题)线电压380V的三相电压源对两组对称负载供电 如图12—36所示。
(华南理工大学2009年考研试题)线电压380V的三相电压源对两组对称负载供电,如图12—36所示。Y连接负载1每相复阻抗Z1=12+j16Ω,△连接负载2每相复阻抗Z2=48+j36Ω,每根传输导线的复阻抗ZL=1+j2Ω。试求:各负载的相电流、流经ZL上的各端线电流、每相负载的功率、三相电源的功率。
请帮忙给出正确答案和分析,谢谢!
参考解答

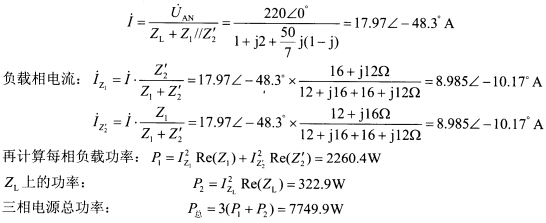

正确答案:三相电压源对两组对称负载供电需要将△连接的全部变换转化为Y形连接的负载则:画出计算电路如图12—37所示。令
则:
三相电压源对两组对称负载供电,需要将△连接的全部变换转化为Y形连接的负载,则:画出计算电路如图12—37所示。令,则:
