电路如图3—16所示。已知：U=20 V 开关S合上前后电流表的读数不改变。求：Xc=? 请帮忙给出
电路如图3—16所示。已知：U=20 V，开关S合上前后电流表的读数不改变。求：Xc=?
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-05 08:42:26

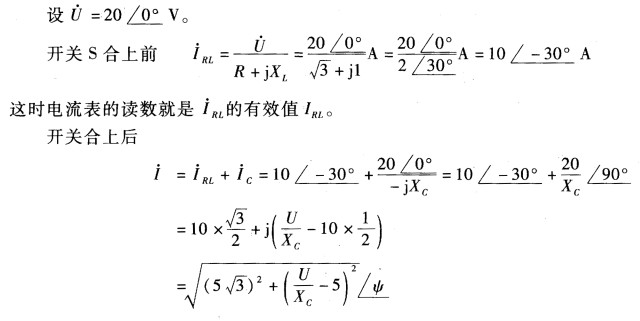

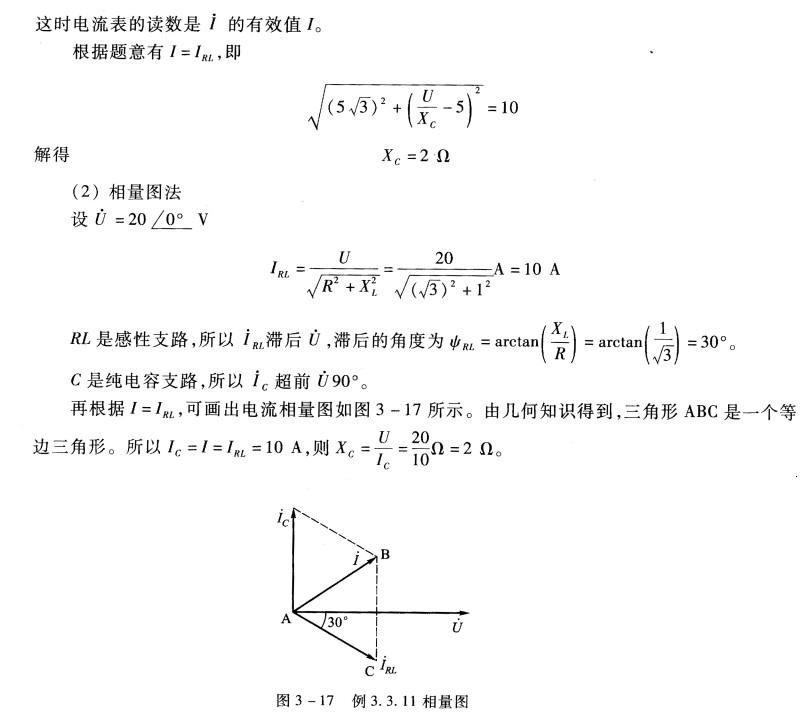

正确答案：用相量式和相量图两种方法求解。(1)相量式法
说明：对较简单的正弦交流电路在画相量图求解时需要对单一参数电路、RLC串联电路(包括RL、RC串联)中电压和电流的关系非常熟悉。对此本书在3—2—3节中进行了归纳、总结详见表3—2和表3—3。
用相量式和相量图两种方法求解。(1)相量式法说明：对较简单的正弦交流电路,在画相量图求解时,需要对单一参数电路、RLC串联电路(包括RL、RC串联)中电压和电流的关系非常熟悉。对此,本书在3—2—3节中进行了归纳、总结,详见表3—2和表3—3。
