读某地的地质剖面图 试试当一位地质工程师 对下列问题作一些简要分析。（每空1分 共10分）（1）图示

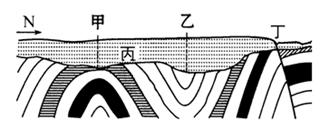

读某地的地质剖面图，试试当一位地质工程师，对下列问题作一些简要分析。（每空1分，共10分） （1）图示地质构造类型有 甲 ，乙 、丁 。 （2）该地地壳受到了 方向力的作用。 （3）在地貌上，甲构造顶部岩层缺失的原因是 ；图中丙处岩层是由 作用形成的；甲、乙、丁三处岩层相比较，最结实、坚硬的是 。 （4）如图该地区发现石油，应选择甲、乙、丙何处钻探 。如果在这里修建一条东西向隧道，应选择在 （甲、乙、丙）的地下，理由是 。 |
参考解答
420***161
2025-10-09 13:59:34
（1）背斜 向斜 断层 （2）南北 （3）背斜顶部受到张力，岩石疏松，易被侵蚀。 沉积 乙 （4）甲 甲 上拱岩层有良好的支撑作用，且地下水沿层向两侧渗流，有利于保持隧道的干燥（理由意思相近即可得满分） |
试题分析：（1）根据图示的岩层的弯曲判断，甲处中间岩层向上拱起，故判断为背斜；乙处中间岩层向下凹，故判断为向斜。丁处岩层断裂、错位，故判断为断层。（2）根据图示的指向标可判断方向，岩层的弯曲方向即为受力方向。（3）甲处位于背斜顶部，其顶部缺失主要从外力侵蚀的角度分析。丙处为上覆岩层，属于外力沉积作用而形成。乙处位于向斜槽部，受挤压力作用，故岩性最坚硬。（4）背斜储油、向斜储水。挖隧道应位于背斜结构，可从力学原理和地下水的运动方向分析。 点评：本题难度一般，根据岩层的变形和变位判断地质构造，并结合地质构造在地质实践中的应用和外力作用对地表形态的影响可分析，注意分析内力作用和外力作用对地表形态的影响。 |
