某同学利用图(a)所示电路测量量程为2.5V的电压表的内阻(内阻为数千欧姆) 可供选择的器材有：电阻
某同学利用图(a)所示电路测量量程为2.5V的电压表
的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99999.9Ω)，滑动变阻器R1(最大阻值50Ω)，滑动变阻器R2(最大阻值5kΩ)，直流电源E(电动势3V)。开关1个，导线若干。
实验步骤如下
① 按电路原理图(a)连接线路;
② 将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图(a)中最
左端所对应的位置，闭合开关S;
③ 调节滑动变阻器没事电压表满偏;
④ 保持滑动变阻器的滑片位置不变，调节电阻箱阻值，使电压表
的示数为2.00V，记下电阻箱的阻值。
回答下列问题：
(1) 试验中应选择滑动变阻器_______(填“R1”或“R2”)。

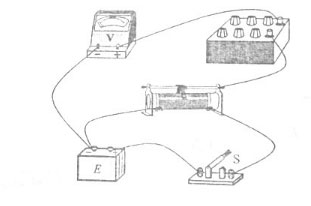

(2) 根据图(a)所示电路将图(b)中实物图连线。
(3)实验步骤④中记录的电阻箱阻值为.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为_______Ω(结果保留到个位)。
(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为_____(填正确答案标号)。
A.100μA B.250μA C.500μA D.1mA
参考解答
420***112
2025-01-20 07:44:43
答案标号)。
A.100μA B.250μA C.500μA D.1mA
答案：
(1)R1
(2)连线如图所示。
(3)2520
(4)D
