试画出两国在封闭和开放下的一般均衡图示。请帮忙给出正确答案和分析 谢谢！

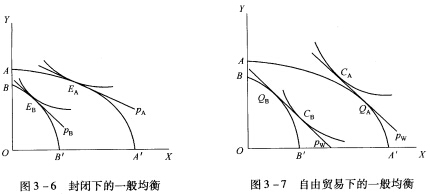

正确答案：在封闭条件下一国的生产可能性边界就是其消费可能性边界或预算线。因此生产可能性边界与社会无差异曲线的切点决定了一般均衡状态均衡价格(相对价格)为二者的公切线此时生产均衡点和消费均衡点是同一点国内市场达到均衡。如图3—6所示A国的生产均衡点和消费均衡点都在E_A点B国的生产均衡点和消费均衡点都在E_B点。 在开放条件下国际价格成为各国预算线的斜率与各国生产可能性边界相切的国际价格线就是该国的预算约束线该线与各国的社会无差异曲线的切点决定了一般均衡点如图3—7所示。A国的消费均衡点为C_A点生产均衡点为Q_A点。生产均衡点和消费均衡点不在同一点该国通过出口X产品和进口Y产品达到均衡；B国的消费均衡点为C_B点生产均衡点为Q_B点。生产均衡点和消费均衡点不在同一点该国通过出口Y产品和进口X产品达到均衡。
在封闭条件下,一国的生产可能性边界就是其消费可能性边界或预算线。因此,生产可能性边界与社会无差异曲线的切点决定了一般均衡状态,均衡价格(相对价格)为二者的公切线,此时,生产均衡点和消费均衡点是同一点,国内市场达到均衡。如图3—6所示,A国的生产均衡点和消费均衡点都在EA点,B国的生产均衡点和消费均衡点都在EB点。在开放条件下,国际价格成为各国预算线的斜率,与各国生产可能性边界相切的国际价格线就是该国的预算约束线,该线与各国的社会无差异曲线的切点决定了一般均衡点,如图3—7所示。A国的消费均衡点为CA点,生产均衡点为QA点。生产均衡点和消费均衡点不在同一点,该国通过出口X产品和进口Y产品达到均衡；B国的消费均衡点为CB点,生产均衡点为QB点。生产均衡点和消费均衡点不在同一点,该国通过出口Y产品和进口X产品达到均衡。
