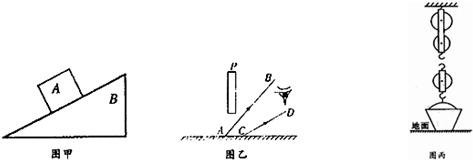

（1）如图甲所示，物体A静止在斜面B上，物体对斜面的压力大小为10N．用力的图示法作出斜面受到的压力． （2）如图乙所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹） （3）站在地面上的人想用尽可能小的力提升水桶，请在图丙中画出．

参考解答

413***107

2024-12-21 17:26:34



（1）压力是指垂直压在物体表面上的力，压力的方向和物体的表面垂直．大小为10N，比例线段可以用5N来表示． （2）作出两条反射光线的反向延长线，相交于一点，找出发光点的像点S′，再从点S′向镜面作垂线，并延长至点S，使点S到镜面的距离和点S′到镜面的距离相等，找出发光点S，最后连接SA和SC，画出入射光线即可． （3）站在地面上的人拉绳子，因此，绳子的自由端是向下的，而且是用最小的力，然后可以用倒着绕线的方法绕制滑轮组即可． 故答案如下图：
