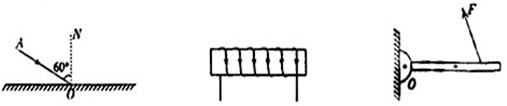

请根据要求作图： （1）在图中画出入射光线AO的反射光线： （2）在图中标出通电螺线管的N、S极； （3）在图中画出杠扦：①所受重力G的示意图；②所受拉力F的力臂L．

参考解答

413***107

2024-12-21 05:41:08



（1）由反射角等于入射角在法线右侧作出反射光线，如图所示； （2）由右手螺旋定则，让右手弯曲的四指与电流方向一致，大拇指指向螺线管的右端，所以右端为N极，左端为S极，如图； （3）①重力从重心竖直向下画； ②力F的力臂从支点向力F引垂线，用大括号标出，并标上字母符号l，如图所示；
