分析图例8—3所示双环频率合成器的工作原理 其中两个N2可变分频率器是完全同步的。列出输出信号频率f

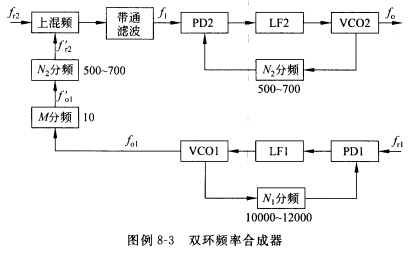

分析图例8—3所示双环频率合成器的工作原理，其中两个N2可变分频率器是完全同步的。列出输出信号频率f0与参考信号频率fr1，fr2的关系式，计算该频率合成器的信道间隔fch及输出频率范围。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***103
2024-11-25 02:34:14
正确答案：(1)由已知双环频率合成器图可列出如下表示式：
所以
(2)该频率合成器的信道间隔
(3)图例8—3中给出数据如下：fr1=1kHz N1=10000～12000 M=10 N2=500～700 fr2=100kHz则
所以该频率合成器的输出频率范围为(51～72)MHz。
(1)由已知双环频率合成器图可列出如下表示式：所以(2)该频率合成器的信道间隔(3)图例8—3中给出数据如下：fr1=1kHz,N1=10000～12000,M=10,N2=500～700,fr2=100kHz则所以该频率合成器的输出频率范围为(51～72)MHz。
