试用运算放大器实现图4．4．17(a) (b)所示的电压传输特性曲线 并画出相应的迟滞比较器电路图。
试用运算放大器实现图4．4．17(a)、(b)所示的电压传输特性曲线，并画出相应的迟滞比较器电路图。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***103
2024-11-24 05:25:58
正确答案：图4．4．17(a)为下行迟滞比较器根据图中参数可知上门限电平VOH=1．5V下门限电平VOL=一1．5V门限宽度VH=3V输出高电平vOH=6V输出低电平vOL=一6V。通过下面公式

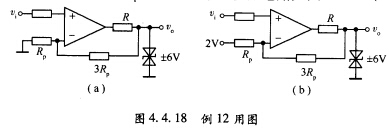

可求得VREF=OV、RF=3RP。相应迟滞比较器电路如图4．4．18(a)所示。图4．4．17(b)为下行迟滞比较器根据图中参数可知上门限电平VOH=3V下门限电平VOL=OV门限宽度VH=3V输出高、低电平分别为vOH=6V、vOL=一6V。采用与前问相同公式可求得VREF=2V、RF=3RP。相应迟滞比较器电路如图4．4．18(b)所示。
先根据电压传输特性曲线判断是何种类型的比较器。由图4．4．17(a)、(b)可知它们均为下行迟滞比较器特性。根据门限电压与门限宽度计算参考电压与电阻阻值，最后画出电路原理图。
