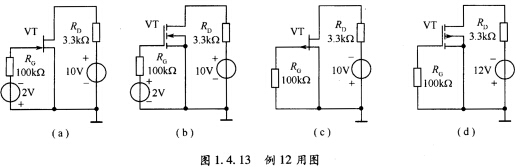

在图1．4．13所示的电路中 试判断场效应管分别工作在哪个工作区(饱和区 截止区 变电阻区或恒流状态
在图1．4．13所示的电路中，试判断场效应管分别工作在哪个工作区(饱和区、截止区、变电阻区或恒流状态)?
(a)IDSS=3mA，VP=一5V； (b)VTH=3V； (c)IDSS=6mA，VP=-4 V； (d)IDSS=一2mA，VP=一2 V。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***103
2024-11-24 18:02:55
正确答案：(a)N沟道结型管｜VGS｜＜｜VP｜管子在饱和区；(b)N沟道增强型MOS管｜VGS｜＜｜VTH｜管子在截止区；c)P沟道结型管VGS=0ID=IDSS=一6mAVDS≈0｜VP｜＞｜VGS—VDS｜管子在变电阻区；(d)P沟道耗尽型MOS管VGS=0ID=IDSS=一2mAVVDS=一5．4V｜VP｜＜｜VGS一VDS｜管子在饱和区且ID为恒流状态。
场效应管的工作区域和VGS、VDS的大小和方向有关。增强型管当｜VGS｜≤｜VTH｜时进入截止区，｜VGS｜＞｜VTH｜时进入饱和区，耗尽型管当｜VGS｜≤｜VP｜时进入截止区，｜VGS｜＞｜Vp｜时进入饱和区。而对于结型管则是｜VGS｜＞｜Vp｜时进入截止区，｜VGS｜≤｜Vp｜时进入饱和区。如VGS满足进入饱和区的条件，但若VGS较小使｜Vth(p)｜＜｜VGS一VGS｜(N沟道)或｜Vth(P)｜＞｜VGS一VDS｜(P沟道)时管子进入变电阻区。
