图1．4．4是一个测量正弦交流电压的电路。若二极管为理想的 直流电表M满偏转电流为100μA 内阻可
图1．4．4是一个测量正弦交流电压的电路。若二极管为理想的，直流电表M满偏转电流为100μA，内阻可以忽略。计算当被测正弦交流电压为250V有效值时使电表指针满偏转的限流电阻R应取多大阻值(取标称值)?
请帮忙给出正确答案和分析，谢谢！
参考解答
413***103
2024-11-24 16:58:46

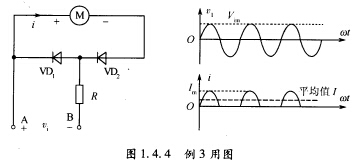

正确答案：画出流过表头M的电流波形如图所示。则可知流过表头的峰值电流为
流过表头的电流平均值为
根据题意当输入正弦交流电压有效值为250V时表头应满偏即流过表头的平均电流应为100μA所以有
从中解得R=1．125MΩ取标称值R=1．1 MΩ。
被测电压为正弦交流电，而M为直流电压表，因此需要将交流电变换为相应的直流电才能测量，二极管的单向导电性即可实现此功能(将交流电变成直流电的过程称为整流)。当输入交流电压瞬时极性与图中方向相同时，电流自A端出发流经M→VD2→R后回到B端，VD1截止；而当输入电压瞬时极性与图中相反时，电流自B端出发经R→VD1→A，VD2截止。可见，只有在输入交流电的正半周时才有电流流过电压表M。
