在图4.4.13所示的理想运放电路中 已知vi=2sin200πt(V) 运放动态范围为±10V 稳

大学本科 已帮助: 时间:2024-11-24 10:41:05

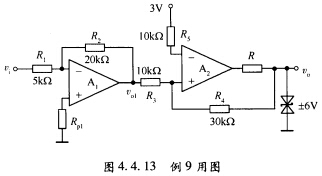

在图4.4.13所示的理想运放电路中,已知vi=2sin200πt(V),运放动态范围为±10V,稳压管正向压降可忽略,试分别画出vo1和vo随时间t变化的波形示意图。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:波形,示意图,运放

参考解答

用户头像

413***103

2024-11-24 10:41:05

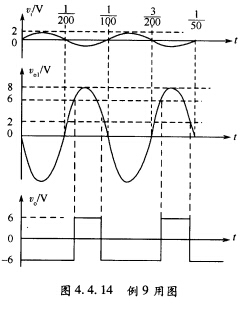

正确答案:第一级放大器的增益为一4倍则输入到比较器的信号振幅为8V。上行特性迟滞比较器的上下门限电平分别为据此可画出波形如图4.4.14所示。
该电路第一级为反相放大器,它把信号放大到能够使后级识别的电平。第二级为上行迟滞比较器,应计算该比较器的门限电平,将其与比较器的输入信号电平比较确定翻转点。
