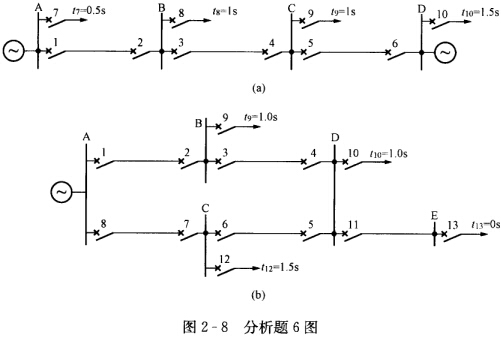

双电源辐射网和单电源环网如图2—8(a) (b)所示。各断路器处均装有过电流保护 试根据图2—8中已
双电源辐射网和单电源环网如图2—8(a)、(b)所示。各断路器处均装有过电流保护，试根据图2—8中已知的过电流保护动作时限，确定其他过电流保护动作时限，并指出哪些保护需加装方向元件(取△t=0．5s)。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***106
2024-12-10 16:23:35
正确答案：图2—8(a)网络中t1=3．0st2=1．0st3=2．5st4=1．t5=2．0st6=2．0s保护2、4需加装方向元件； 图2—8(b)网络中t1=3．0st2=0st3=2．5st4=1．5st5=2．0st6=2．0st7=0st8=2．5st11=0．5s保护2、4、7需加装方向元件。
图2—8(a)网络中,t1=3．0s,t2=1．0s,t3=2．5s,t4=1．t5=2．0s,t6=2．0s,保护2、4需加装方向元件；图2—8(b)网络中,t1=3．0s,t2=0s,t3=2．5s,t4=1．5s,t5=2．0s,t6=2．0s,t7=0s,t8=2．5s,t11=0．5s,保护2、4、7需加装方向元件。
