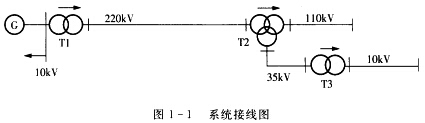

电力系统的部分接线如图1—1所示 各电压级的额定电压及功率输送方向已标明在图中 变压器T3的Uk％＞

正确答案：×
(1)发电机：比同电压级网络的额定电压高5％,取UGN=10．5kV。为了便于标记,将变压器的各侧绕组按其电压级别从高到低依次标号1、2和3。变压器T1为升压变压器：低压侧直接与发电机相联,等于发电机额定电压,取U2N=10．5kV；高压侧相当于电源,比同电压级网络的额定电压高10％,取U1N=242kV。变压器T2为降压变压器：高压侧相当于用电设备,等于同电压级网络的额定电压,取U1N=220kV；中、低压侧相当于电源,分别比同电压级网络的额定电压高10％,取U2N=121kV和U3N=38．5kV。同理,变压器T3：U1N=35kV和U2N=11kV。(2)以较高的电压级作为分子。Tl：kT1N=242／10．5=23．048T2：kT2N(1-2)=220／12l=1．818kT2N(1-3)=220／38．5=5．714kT2N(2-3)=121／38．5=3．143T3：kT3N=35／11=3．182(3)各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。T1：kT1=(1+0．025)×242／10．5=23．624T2：kT2(1-2)=220／121=1．818kT2(1-3)=220／38．5=5．714kT2(2-3)=121／38．5=3．143T3：kT3=(1+0．025)×35／11=3．261
