如图1.3.14所示电路 求图中受控 源产生的功率P受。 请帮忙给出正确答案和分析 谢谢!

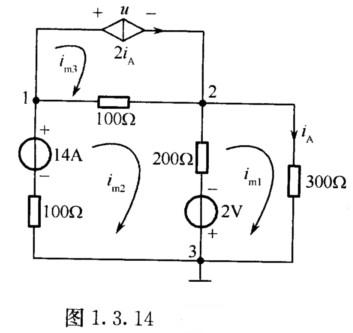

如图1.3.14所示电路,求图中受控 源产生的功率P受。
请帮忙给出正确答案和分析,谢谢!
参考解答

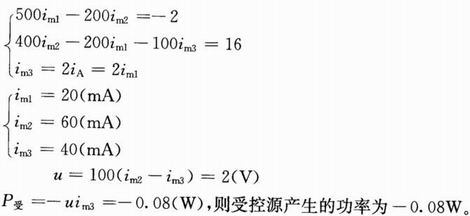

正确答案:用网孔分析法求解。 列网孔方程为
用网孔分析法求解。列网孔方程为
