如图甲所示的电路 求电源电压 28.(10分)(2015•钦州)如图甲所示的电路中 R0是标有“6
如图甲所示的电路，求电源电压

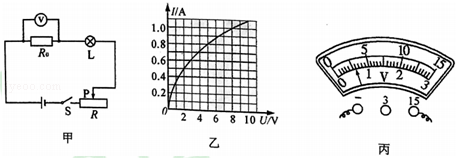

28.(10分)(2015•钦州)如图甲所示的电路中，R0是标有“6V 6W”字样的元件(阻值不变)，R是滑动变阻器，通过小灯泡L的电流随其两端电压变化的图象如图乙所示.闭合开关S，滑动变阻器的滑片P滑到最左端时，R0恰好正常工作.
(1)求电源电压;
(2)滑动变阻器的滑片P在某一位置时，电压表的示数如图丙所示，求此时R接入电路中的阻值;
(3)当灯L消耗的功率为4W时，求R0消耗的功率.
此题出自2015年广西钦州市中考物理真题及答案 ,2015年广西钦州市中考物理试卷
参考解答
413***119
2025-03-08 10:51:05
答案：
(1)电源电压为14V;
(2)滑动变阻器的滑片P在某一位置时，R接入电路中的阻值为18Ω;
(3)当灯L消耗的功率为4W时，R0消耗的功率为3.84W.

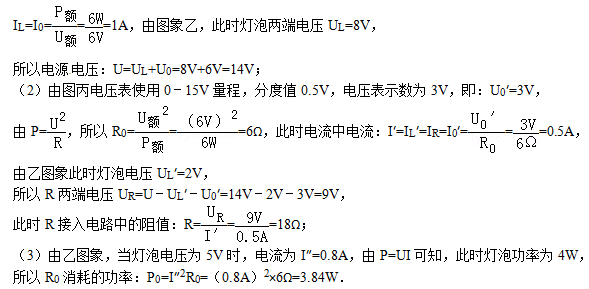

解析：
(1)由图，滑片P滑到最左端时，R连入阻值为0，L与R0串联，R0恰好正常工作，即U0=6V，由P=UI，
