(河海大学2006年考研试题)图16—47所示各二端口网络 选择4种参数(Z Y H T)中最容易确

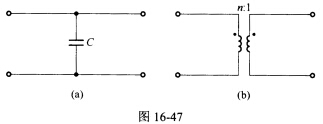

(河海大学2006年考研试题)图16—47所示各二端口网络，选择4种参数(Z、Y、H、T)中最容易确定的一种，写出其参数矩阵，并说明各电路有哪些参数是不存在的。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-06 00:42:36

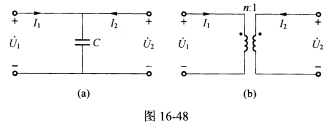

正确答案：(1)题图16—47(a)中两电压源并联无意义故不存在Y参数题解电路如图16-48(a)所示由电路可得：
故其Z参数最容易确定且
；其T参数与H参数也存在。(2)题图16—47(b)中题解电路如图16—48(b)所示
T参数最易确定：
；Z、Y参数不存在H参数存在。
(1)题图16—47(a)中,两电压源并联无意义,故不存在Y参数,题解电路如图16-48(a)所示,由电路可得：故其Z参数最容易确定,且；其T参数与H参数也存在。(2)题图16—47(b)中,题解电路如图16—48(b)所示,,T参数最易确定：；Z、Y参数不存在,H参数存在。
