电力系统如题图9—5所示 已知各元件参数的标幺值如下。发电机G：xd=0．29 x2=0．23 T1
电力系统如题图9—5所示，已知各元件参数的标幺值如下。发电机G：xd=0．29，x2=0．23，T1=11s。变压器T1：xT1=0．13；变压器T2：xT2=0．11。线路L：双回等值电抗xL1=0．29，xL0=3xL1运行初始状态：U0=1．0，P0=1．0，Q0=0．2。在输电线路首端f点发生两相短路接地，试用等面积定则确定极限切除角δcm。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-08 09:56:42
正确答案：(1)计算正常运行时的暂态电动势E'和功角δ0(即为δ0')正常运行等值电路如案图9—1(a)所示正常运行系统总电抗XI=xd'+xT1+xL1+xT2=0．29+0．13+0．29+0．11=0．82

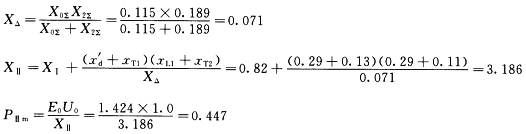

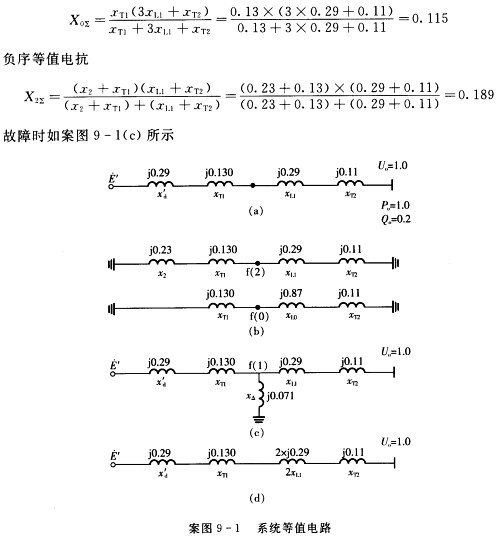

(2)故障后的功率特性负序和零序等值电路如案图9—1(b)所示零序等值电抗
附加电抗
(3)故障切除后的功率特性故障切除后如案图9—1(d)所示

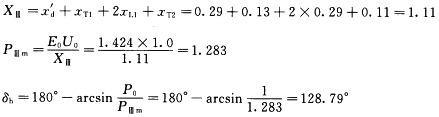

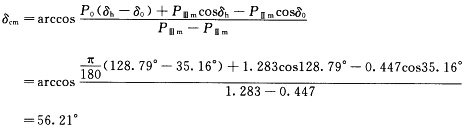

(4)极限切除角
(1)计算正常运行时的暂态电动势E'和功角δ0(即为δ0')正常运行等值电路如案图9—1(a)所示正常运行系统总电抗XI=xd'+xT1+xL1+xT2=0．29+0．13+0．29+0．11=0．82(2)故障后的功率特性负序和零序等值电路如案图9—1(b)所示零序等值电抗附加电抗(3)故障切除后的功率特性故障切除后如案图9—1(d)所示(4)极限切除角
