(华北电力大学2006年考研试题)在如图13—38所示电路中 R2=20Ω AB两端向右看入
(华北电力大学<北京>2006年考研试题)在如图13—38所示电路中，R2=20Ω，AB两端向右看入的输入电阻Rin=10Ω，M=0．2H，L=1．5H,
，线性无源三端网络的短路导纳参数矩阵为
。求：(1)电压u(t)及其有效值；(2)电源us(t)发出的有功功率；(3)电阻R3。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-06 18:34:02

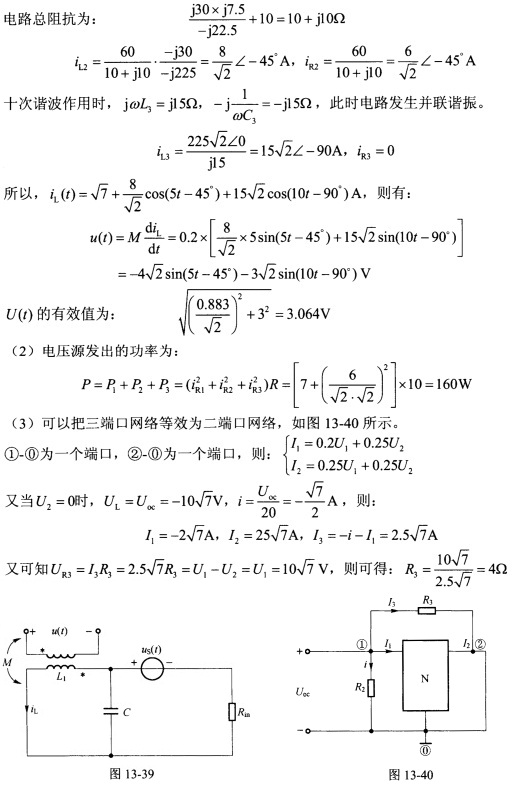

正确答案：(1)由题意AB两端向右看入的输入电阻Rin=10Ω等效电路如图13-39所示。直流电源作用时：
五次谐波作用时：
(1)由题意,AB两端向右看入的输入电阻Rin=10Ω,等效电路如图13-39所示。直流电源作用时：五次谐波作用时：
