同步检定继电器的工作原理是什么?请帮忙给出正确答案和分析 谢谢！

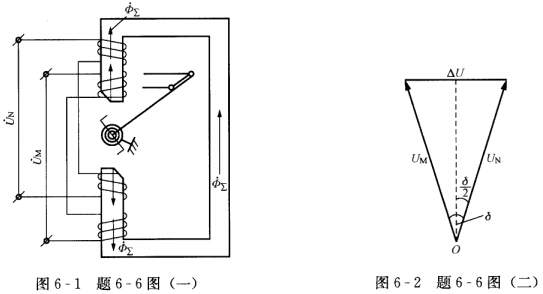

正确答案：如图6—1所示同步检定继电器有两个电压线圈分别从母线侧和线路侧的电压互感器上接人同名相的电压U_M和U_N两组线圈在铁心中所产生的磁通方向是相反的。铁心中的总磁通φ_M反应于两个电压所产生的磁通之差即反应于两个电压之差如图6—2中的△U而△U的数值则与两侧电压U_M和U_N之间的相位差有关。当U_M=U_N时△U= 。△U的大小与断路器两侧电压的幅值和相位差δ有关如δ=0°时△U=0φ_M=0；δ增加φ_M也增大则作用于活动舌片上的电磁力矩增大。当δ大到一定数值后电磁吸力吸动舌片即把继电器的常闭触点打开将重合闸闭锁使之不能动作。当U_M=U_Nδ≤20°时同步检定继电器KVV常闭触点闭合启动重合闸继电器重合闸继电器经0．5～1s后发出合闸脉冲。
如图6—1所示,同步检定继电器有两个电压线圈,分别从母线侧和线路侧的电压互感器上接人同名相的电压UM和UN,两组线圈在铁心中所产生的磁通方向是相反的。铁心中的总磁通φM反应于两个电压所产生的磁通之差,即反应于两个电压之差,如图6—2中的△U,而△U的数值则与两侧电压UM和UN之间的相位差有关。当UM=UN时,△U=。△U的大小与断路器两侧电压的幅值和相位差δ有关,如δ=0°时,△U=0,φM=0；δ增加,φM也增大,则作用于活动舌片上的电磁力矩增大。当δ大到一定数值后,电磁吸力吸动舌片,即把继电器的常闭触点打开,将重合闸闭锁,使之不能动作。当UM=UN,δ≤20°时,同步检定继电器KVV常闭触点闭合,启动重合闸继电器,重合闸继电器经0．5～1s后发出合闸脉冲。
