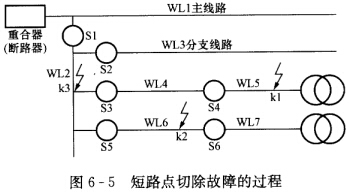

如图6—5所示 变电所出口选用重合器 整定为“一快三慢”。分支线路选用六组跌落式自动分段器S1 S2

正确答案：(1)若故障k1发生在WL5段重合器、分段器S1、S3、S4通过故障电流重合器自动分闸线路失压S4达到整定1次计数次数自动分闸跌落隔离故障WL5段重合器自动重合后恢复线路WL1、WL2、WL3、WL4、WL6、WL7段供电。 (2)若故障k2发生在WL6段重合器、分段器S1、S5通过故障电流重合器自动分闸如果为瞬时故障重合器自动重合成功恢复供电。S1、S5没有达到整定计数次数应处于合闸状态。如果为永久性故障重合器自动重合不成功再次分闸线路失压S5达到整定2次计数次数自动分闸跌落隔离故障WL6段S1没有达到整定的计数次数处于合闸状态。重合器重合后恢复线路WL1、WL2、WL3、WL4、WL5段供电。 (3)若故障k3发生在WL2段重合器、分段器S1通过故障电流重合器自动分闸。如果为瞬时故障重合器自动重合成功恢复供电。S1没有达到整定计数次数应处于合闸状态。如果为永久性故障重合器重合不成功分闸重合器再次重合不成功再次分闸线路失压S1达到整定3次计数次数自动分闸跌落隔离故障WL2段重合器重合后恢复线路WL1段供电。
(1)若故障k1发生在WL5段,重合器、分段器S1、S3、S4通过故障电流,重合器自动分闸,线路失压,S4达到整定1次计数次数自动分闸跌落,隔离故障WL5段,重合器自动重合后恢复线路WL1、WL2、WL3、WL4、WL6、WL7段供电。(2)若故障k2发生在WL6段,重合器、分段器S1、S5通过故障电流,重合器自动分闸,如果为瞬时故障,重合器自动重合成功恢复供电。S1、S5没有达到整定计数次数应处于合闸状态。如果为永久性故障,重合器自动重合不成功,再次分闸,线路失压,S5达到整定2次计数次数自动分闸跌落,隔离故障WL6段,S1没有达到整定的计数次数处于合闸状态。重合器重合后恢复线路WL1、WL2、WL3、WL4、WL5段供电。(3)若故障k3发生在WL2段,重合器、分段器S1通过故障电流,重合器自动分闸。如果为瞬时故障,重合器自动重合成功恢复供电。S1没有达到整定计数次数应处于合闸状态。如果为永久性故障,重合器重合不成功,分闸,重合器再次重合不成功,再次分闸,线路失压,S1达到整定3次计数次数自动分闸跌落,隔离故障WL2段,重合器重合后恢复线路WL1段供电。
