在图1．4．10(a)所示电路中 已知晶体管为硅管 β=100 厄尔利电压｜VA｜=100V 其他参
在图1．4．10(a)所示电路中，已知晶体管为硅管，β=100，厄尔利电压｜VA｜=100V，其他参数已标在图中。试求管子的静态电流IBQ、ICQ、IEQ和电压VCEQ的值，画出小信号交流等效电路并计算等效电路中的参数rπ、gm和rce的值。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***103
2024-11-24 16:09:46

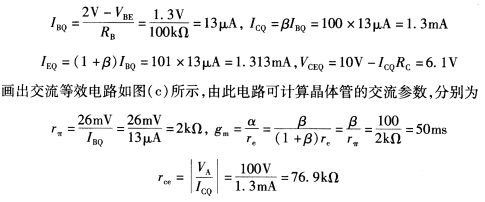

正确答案：画出直流通路如图(b)所示由此电路可计算直流参数(工作点)分别为
本例是晶体管线性放大应用的基础。电路中既有直流电压又有交流电压，交流和直流是叠加的，叠加的结果仍然使晶体管上的电压和电流仅有大小变化而无方向变化。直流是交流工作的基础点，交流在直流基础上变化，因此把这个基础点称为工作点。分析此类问题的方法总是把直流和交流分开来考虑。对直流而言可以用直流通路来分析计算，对于交流而言则用交流等效电路分析计算，最后用叠加原理得到电路的总性能。
