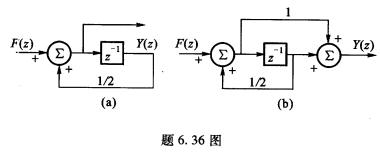

求图示离散系统的频率响应 粗略画出θ=ωTs在一π～π区间的幅频和相频响应。 请帮忙给出正确答案和分
求图示离散系统的频率响应，粗略画出θ=ωTs在一π～π区间的幅频和相频响应。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***103
2024-11-26 12:57:59
正确答案：(1)对题6．36图(a)所示系统在加法器输出端可列出方程

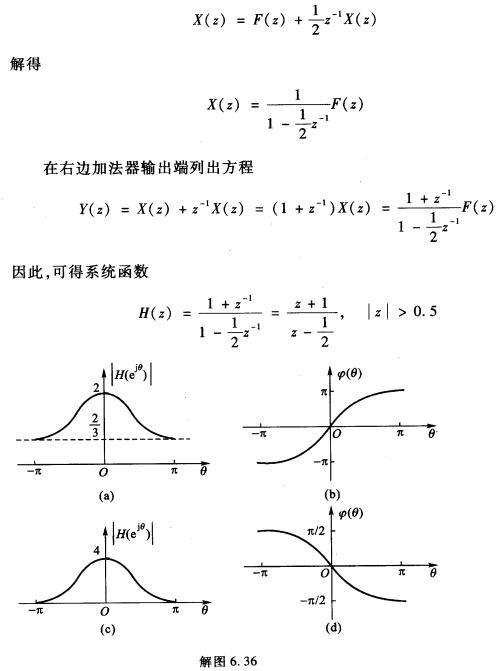

在一π-π区间内的幅频响应和相频响应曲线分别如解图6．36(a)、(b)所示。 (2)对题6．36图(b)所示系统设迟延器的输入为x(z)则相应的输出为z-1X(z)。在左边加法器的输出端可列出方程
则系统的频率响应
在一π一π区间内的幅频响应和相频响应曲线分别如解图6．36(e)、(d)所示。
(1)对题6．36图(a)所示系统,在加法器输出端可列出方程在一π-π区间内的幅频响应和相频响应曲线,分别如解图6．36(a)、(b)所示。(2)对题6．36图(b)所示系统,设迟延器的输入为x(z),则相应的输出为z-1X(z)。在左边加法器的输出端可列出方程则系统的频率响应在一π一π区间内的幅频响应和相频响应曲线,分别如解图6．36(e)、(d)所示。
