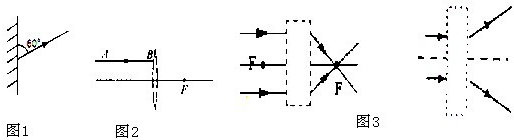

（1）如图1所示，作出它的入射光线，并标出它的入射角； （2）完成图2的光路图； （3）在图3的虚线框内填上适当的透镜．

参考解答

406***107

2024-12-22 02:27:28



（1）过反射点垂直镜面作出法线，由于反射光线与镜面的夹角为60°，所以反射角为30°，根据反射定律，反射角等于入射角，入射角为30°，作出入射光线，如图： （2）入射光线平行于主光轴，所以该光线经凸透镜折射后过焦点，如下图所示． 左图中，光线本来可以平行于主光轴的，经过了一个透镜的折射，变为了会聚光线，靠近了主光轴，对光线起到了会聚作用，是凸透镜． 右图中光线经过透镜变的远离了主光轴，对光线起到了发散作用，应填凹透镜； 故答图如下：
