作图题．（1）在图1中 根据光的反射定律 画出反射光线OA的入射光线BO．（2）在图2中 应用平面镜

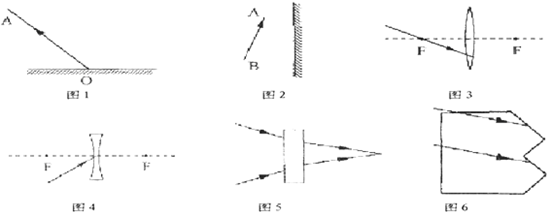

作图题． （1）在图1中，根据光的反射定律，画出反射光线OA的入射光线BO． （2）在图2中，应用平面镜成像的特点画出物体AB在平面镜中成的像A′B′． （3）完成图3和图4中的光路图． （4）请在图5的方框中画出适当类型的透镜． （5）自行车尾灯的结构如图6所示，夜晚，当有光照射到尾灯时可起到明显警示作用，根据光的反射定律，画出图中一条光线的反射光线．

参考解答

406***107

2024-12-21 22:11:47



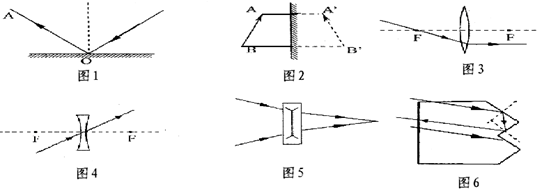

（1）做出了法线，根据反射角等于入射角，在法线的右侧画出入射光线．如下图： （2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如下图： （3）过焦点的入射光线的折射光线平行于主光轴画，如下图： （4）过光心的方向不变；如下图： （5）光线本来可以会聚于主光轴的，经过了一个透镜的折射，远离了主光轴，对光线起到了发散作用，是凹透镜．如下图： （6）过反射点作垂直于反射面的法线，根据反射角等于入射角画出反射光线；然后过二次反射点作法线，仍然根据反射角等于入射角画出反射光线的方向，注意二次反射光线与原来的入射光线平行．如下图：
