（1）如图甲所示 S是光源 SO是光源发出的一条光线 画出SO的反射光线．（2）如图乙所示 AB为物

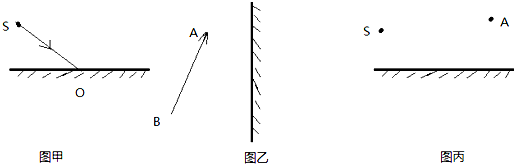

（1）如图甲所示，S是光源，SO是光源发出的一条光线，画出SO的反射光线． （2）如图乙所示，AB为物体，请画出它在平面镜中的像． （3）如图丙所示，平面镜上方有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．

参考解答

406***107

2024-12-22 06:42:47



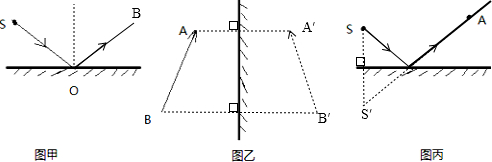

（1）过入射点O做镜面的垂线ON，即法线；确定了此时的入射角，反射角等于入射角，并且反射光线与入射光线分居法线两侧，由此可以确定反射光线OB． （2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图： （3）先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，SO为入射光线，如图所示：
