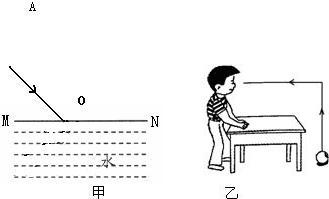

（1）请在图甲中画出由空气斜射向水面MN的光线AO的大概传播路径； （2）小明通过一平面镜看到了桌子下面的小球，请在图乙中画出平面镜的位置．

参考解答

406***107

2024-12-22 03:25:46



（1）先过入射点垂直水面作出法线，再在法线右侧根据反射角等于入射角作出反射光线，最后在水中根据折射角小于入射角作出折射光线，如图所示： （2）先作出入射光线和反射光线的角平分线，即为法线，再垂直法线作出平面镜，如图所示：
