（1）在图3中作出物体AB所成的像。要体现作图过程（3分）（2）完成图4中的光路图。（2分）（3）完

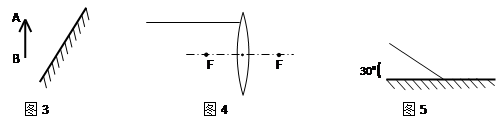

（1）在图3中作出物体AB所成的像。要体现作图过程（3分）（2）完成图4中的光路图。（2分）（3）完成图5中的光路图。（2分）

参考解答

406***108

2024-12-26 03:20:25



：（1）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物AB在平面镜中所成的像，如下图3所示： （2）平行主光轴的光线，经过凸透镜后过焦点F，过光心的光线传播方向不变，如下图4所示： （3）由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出入射光线；如下图5所示：
