已知同步电机三相绕组对称 p=1 如图11—18所示。 转子逆时针方向转动 A相空载电动势表达式为写
已知同步电机三相绕组对称，p=1，如图11—18所示。 转子逆时针方向转动，A相空载电动势表达式为
写出B、C相空载电动势e0B、e0C的表达式，并在时间相量图中画出
在图11—18中画出t=0时转子的位置，并画出Ff1在空间矢量图中的位置。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***106
2024-12-11 08:40:42
正确答案：由于三相对称且
所以B、C相电动势应分别滞后于A相电动势120°和240°即

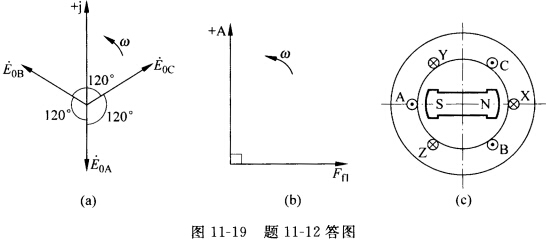

；t=0时e0A为负最大值因此E0A此时应在与+j轴成180°的位置时间相量图如图11—19(a)所示。在空间矢量图中此时Ff1应在α=一90°的位置如图11—19(b)所示。此时转子S极中心线处于线圈边A的位置转子位置如11—19图(c)所示。
由于三相对称,且所以B、C相电动势应分别滞后于A相电动势120°和240°,即；t=0时,e0A为负最大值,因此E0A此时应在与+j轴成180°的位置,时间相量图如图11—19(a)所示。在空间矢量图中,此时Ff1应在α=一90°的位置,如图11—19(b)所示。此时转子S极中心线处于线圈边A的位置,转子位置如11—19图(c)所示。
