按要求画图（1）请在图中用作图的方法表示室内点光源A照到室外的范围大小（用带有箭头的直线表示光线 箭

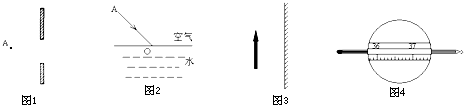

按要求画图 （1）请在图中用作图的方法表示室内点光源A照到室外的范围大小（用带有箭头的直线表示光线，箭头方向为光的传播方向）． （2）一束平行光斜照到水面上将同时发生光的反射和折射，请在图中画出反射光线和折射光线的大致方向． （3）画出图中箭头形物体在平面镜中所成的虚像． （4）在医用体温计图上画出36.8℃对应的水银柱的位置．

参考解答

406***109

2024-12-31 10:39:38



（1）由于在光在同一种均匀介质中是沿直线传播的，故点光源A照到室外的范围如图1所示． （2）过入射点O做法线ON，从而确定了反射光线位于法线的右侧，并确定了入射角的大小．然后利用光的反射规律做出对应的反射光线OB． 光从空气斜射入水中，所以折射角小于入射角，由此可以做出对应的折射光线OC．如图2所示． （3）由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像．如下图3： （4）根据图片可知该体温计的分度值是0.1℃，所以36.8℃应该画在从36刻度线开始的第8刻度线，如图4所示．
