画出斯旺图形并说明曲线的形状。请帮忙给出正确答案和分析 谢谢！

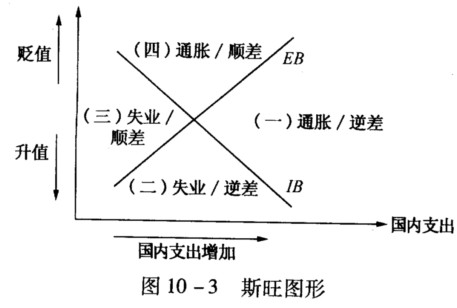

正确答案：斯旺图形是说明在开放经济条件下政策搭配的图形其图形如图10一3。 在图10一3中横轴表示国内支出政府的支出增减型政策可以明显影响国内支出总水平。纵轴表示本国货币的实际汇率(直接标价法)单位外币折合的本币数上升表示本币贬值。 IB曲线代表实际汇率与国内吸收的结合 以实现内部均衡(价格稳定与充分就业)。该线国内支出向右下方倾斜因为本国汇率升值将会减少出口增加进口所以要维护内部均衡就必须增 加国内支出。在IB曲线的右边有通货膨胀的压力因为对于既定的汇率国内支出大于维护内部均衡需要的国内支出在IB曲线的左边有通货紧缩的压力因为国内支出比维护内部均衡所需要的国内支出要少。EB曲线表示实际汇率与国内支出的结合以实现外部均衡即经常项目的收支平衡。该线向右上方倾斜这是因为汇率贬值会增加出口减少进口所以要防止经常项目出现顺差就需要扩大国内支出抵消出口的增长。 当开放宏观经济处于失衡时比如区间(一)削减国内支出压缩总需求通货膨胀和国际收支逆差的压力同时下降则不平衡向平衡点靠近根据斯旺图形支出增减型政策与支出转换型政策的搭配如表10—2。
斯旺图形是说明在开放经济条件下,政策搭配的图形,其图形如图10一3。在图10一3中,横轴表示国内支出,政府的支出增减型政策可以明显影响国内支出总水平。纵轴表示本国货币的实际汇率(直接标价法),单位外币折合的本币数上升,表示本币贬值。IB曲线代表实际汇率与国内吸收的结合,以实现内部均衡(价格稳定与充分就业)。该线国内支出向右下方倾斜,因为本国汇率升值将会减少出口,增加进口,所以要维护内部均衡就必须增加国内支出。在IB曲线的右边,有通货膨胀的压力,因为对于既定的汇率,国内支出大于维护内部均衡需要的国内支出,在IB曲线的左边,有通货紧缩的压力,因为国内支出比维护内部均衡所需要的国内支出要少。EB曲线表示实际汇率与国内支出的结合以实现外部均衡,即经常项目的收支平衡。该线向右上方倾斜,这是因为汇率贬值会增加出口,减少进口,所以要防止经常项目出现顺差,就需要扩大国内支出,抵消出口的增长。当开放宏观经济处于失衡时,比如区间(一),削减国内支出,压缩总需求,通货膨胀和国际收支逆差的压力同时下降,则不平衡向平衡点靠近,根据斯旺图形,支出增减型政策与支出转换型政策的搭配如表10—2。
