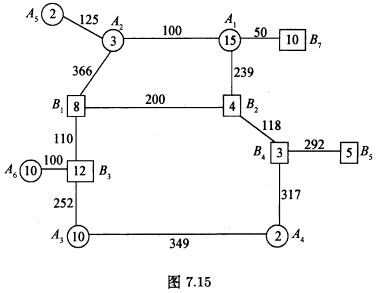

如图7．15所示交通图 试作出第一个流向图。 请帮忙给出正确答案和分析 谢谢！
如图7．15所示交通图，试作出第一个流向图。
请帮忙给出正确答案和分析，谢谢！
参考解答
401***995
2024-10-30 10:28:17
正确答案：×
图7．15中有三个圈,先“甩弧破圈”。先取上面的圈：A1—A2一B1—B2一A1,抹去最长的弧A2B1,破掉这个圈。再取下面的大圈：A3一A4一B4一B2一B1—B3一A3,抹去最长弧A3A4,破掉这个圈,剩下的就变成没有圈的图了。用口诀“取一端,它的供需归邻站”的方法作第一个流向图。如图7．16所示。这个流向图所示的调运方案的运输量为：2×125+5×100+50×10+10×239+6×118+5×292+2×317+10×252+10×100+8×110=10842
