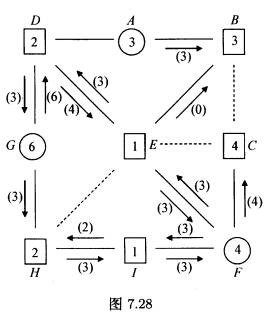

图7．28所示流向图 试调整一次使之成为最优流向图。 请帮忙给出正确答案和分析 谢谢！

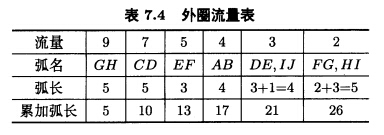

正确答案：外圈流向的总长度为：4+5+3+3+2+5+3+1=26?圈总长为3+4+3+5+3+3+2+5+3+1=32因为26>16即外圈流向总长超过圈长一半需要调整用内调整法。先求出调整量把外圈按由大到小的次序按列表7．3的排列得表7．4。表7．4中累加弧长17恰好刚超过圈长一半16因此选调整量为4将流向图的内圈各弧上都加上流量为4的内圈流向再消除对流即得到图7．29。图7．29中所示的流向图中外圈流向图总长为：5+3+5=13<16内圈流向总长为：3+1+3+3+3+2=15<16所以图7．29为最优流向图。
外圈流向的总长度为：4+5+3+3+2+5+3+1=26?圈总长为3+4+3+5+3+3+2+5+3+1=32因为26>16,即外圈流向总长超过圈长一半,需要调整,用内调整法。先求出调整量,把外圈按由大到小的次序按列表7．3的排列,得表7．4。表7．4中,累加弧长17恰好刚超过圈长一半16,因此选调整量为4,将流向图的内圈各弧上都加上流量为4的内圈流向,再消除对流即得到图7．29。图7．29中所示的流向图中,外圈流向图总长为：5+3+5=13<16内圈流向总长为：3+1+3+3+3+2=15<16所以图7．29为最优流向图。
